測量方式 可進行全頻掃描、列表掃描和點頻測量
測量功能 可進行傳輸測量(測幅頻特性、插損、相位、放大器增益、天線增益、群時延，可選天線方向圖測量功能)、反射測量(測駐波、回損、阻抗、反射相位、電長度、具有Smith圓圖顯示功能)、時域故障定位功能
顯示格式 傳輸測量有對數幅度顯示和幅度相位同時顯示；反射測量有對數顯示、駐波比顯示、Smith圓圖顯示
顯示輸出 5.0吋彩色顯示屏、串口輸出（接電腦顯示、保存及打印）
記錄載體 USB盤存儲
攜帶方式 便攜式（重量輕、體積小、內置鋰電池供電便于特殊環境下射頻測試）
抗 干 擾 可在同塔多鄰頻發射的情況下，測試天饋系統
適用范圍及有關性能：
● 廣泛應用于調頻廣播、電視、CATV、通訊(信)、雷達等設備中的天饋系統測試及高校射頻微波教學實驗。
● 經選配能對50Ω、75Ω、100Ω、150Ω、230Ω、300Ω等不同特性阻抗系統進行測試。
● 時域故障定位功能，能迅速確定天饋系統中同軸電纜的故障位置，測量范圍為0-1200米，定位準確度為量程的千分之一。
● 內置電池電源，十分有利于需攀高的、空間狹小的、不允許或沒有交流220V場合的現場測試。
● 配上抗干擾電橋，可在同塔多鄰頻發射的情況下，測試天饋系統。
● 選配相應的測試附件（阻抗變換器、差分電橋…）能滿足同軸電纜、雙絞線、同軸連接器等傳輸線的特性阻抗、插損、時延、相移等參數測試，并能檢測射頻電纜的泄漏和屏蔽性能。
● 選配相應的探頭，能測量有關液體、平面固體、粉沫、織物等形態物質的介電常數。
|
主 要 技 術 指 標 |
|
型 號 |
PNA3620P |
|
信
號
源 |
頻率范圍 |
30~1600MHz |
|
頻率精度 |
≤10-5 |
|
頻率分辨率 |
0.025MHz |
|
顯
示 |
插損分辨率 |
0.01dB/div, 不確定度在50dB內為0.2dB+dB值的4% |
|
反射分辨率 |
0.002， 小反射不確定度在0.01(即剩余駐波1.02) |
|
相位分辨率 |
0.1°， 不確定度約5°/幅值 |
|
測
量
特
性 |
頻率范圍 |
30~1600MHz |
|
雜波抑制力 |
40dB |
|
群時延 |
1ns ~ 40μs |
|
時域故障
定位功能 |
0~1200米共分九檔 |
|
動態
范圍 |
插損 |
80dB |
|
回損 |
50dB |
|
增益 |
-20 ~ 30dB |
|
反射電橋定向性 |
≥40dB |
|
負載回損 |
≥40dB |
|
測試端口 |
N型(單測試通道) |
|
其他 |
電源(內置鋰電) |
50Hz交流，220V，0.2A，保險絲1A |
|
外形尺寸（mm） |
320寬×133高×150長 |
|
重量 |
5公斤 |
|
標配附件 |
50ΩN型測試套件 |
|
選配附件 |
75ΩN型測試套件，雙線橋測試套件，短波抗干擾橋測試套件，電視調頻抗干擾橋測試套件，SMA型測試套件。 |
|
名 稱 |
電 視 調 頻 抗 干 擾 電 橋 |
|
頻率范圍：48~870MHz；承受功率：≤20W；接頭形式：50ΩN型 |
主機質保五年、免費測試培訓、長期技術支持。
|
|
名 稱 |
規 格 |
數量 |
備 注 |
|
1 |

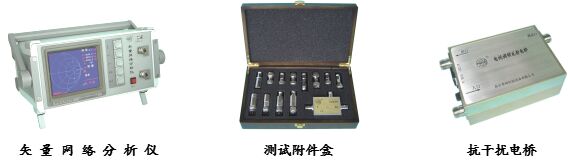

矢量網絡分析儀 PNA3620P |
30MHz ~ 1600MHz |
1 臺 |
|
|
2 |
50ΩN型反射電橋 |
30MHz ~ 1600MHz |
1 只 |
附件盒中 |
|
3 |
50ΩN型精密負載（陽頭） |
0 ~ 1600MHz SWR≤10.2 |
1 只 |
附件盒中 |
|
4 |
50ΩN型精密負載（陰頭） |
0 ~ 1600MHz SWR≤1.02 |
1 只 |
附件盒中 |
|
5 |
50ΩN型陽開路器 |
|
1 只 |
附件盒中 |
|
6 |
50ΩN型陽短路器 |
|
1 只 |
附件盒中 |
|
7 |
50ΩN型陰開路器 |
|
1 只 |
附件盒中 |
|
8 |
50ΩN型陰短路器 |
|
1 只 |
附件盒中 |
|
9 |
1.4N型失配負載（陽頭） |
SWR=1.40 |
1 只 |
附件盒中 |
|
10 |
50ΩN型保護接頭 |
SWR≤1.05 |
1 只 |
附件包中 |
|
11 |
50ΩN 型雙陽連接器 |
SWR≤1.05 |
1 只 |
附件包中 |
|
12 |
50ΩN 型雙陰連接器 |
SWR≤1.05 |
1 只 |
附件包中 |
|
13 |
50ΩN 型10dB衰減器 |
SWR≤1.10 |
2 只 |
附件包中 |
|
14 |
50ΩN型連接電纜(0.61m) |
|
2 根 |
附件包中 |
|
15 |
電源電纜 |
|
1 根 |
附件包中 |
|
16 |
串口軟件 |
|
1 盤 |
附件包中 |
|
17 |
串口線 |
|
1 根 |
附件包中 |
|
18 |
4G USB盤 |
|
1 只 |
附件包中 |
|
19 |
電視調頻抗干擾電橋 |
|
1 只 |
|
|
20 |
50ΩN型連接電纜(1.2m) |
|
2 根 |
|
|
21 |
使用說明及測試參考 |
|
各一本 |
|
|
